ЛАБОРАТОРНА РОБОТА № 2

ДОСЛІДЖЕННЯ ТРЬОХФАЗНОГО МОСТОВОГО ВИПРЯМЛЯЧА

Мета роботи – експериментальне дослідження трьохфазного мостового випрямляча

Робоче завдання

2.1. Домашнє завдання

Вивчити принцип роботи та різновиди випрямлячів

2.2. Експериментальна частина

2.2.1. Зібрати схему відповідно до рис. 2.1. Детальні інструкції щодо використання схемного симулятора Qucs див. у лабораторній роботі №1.

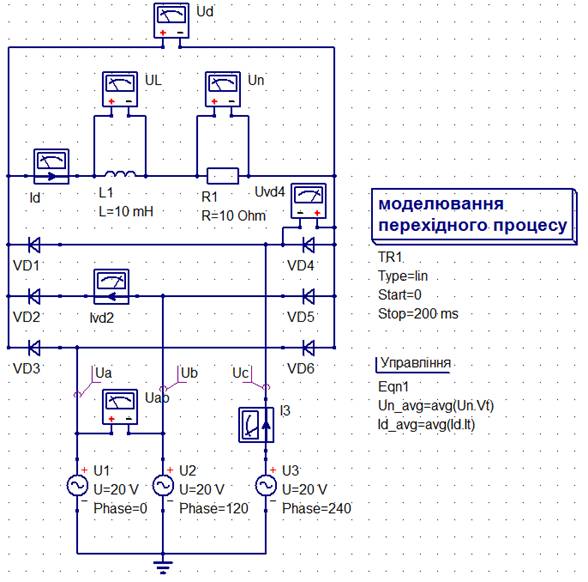

Рис. 2.1. Схема трьохфазного випрямляча

2.2.2. Встановити властивості компонентів відповідно до таблиці 2.1.

Таблиця 2.1.

Графічне позначення компоненту	Назва компоненту	Схемне позначення компоненту	Назва властивості компонента	Значення властивості
	Джерело напруги змінного струму	U1	U (пікове значення напруги)	20 V
			f (частота)	50 Hz
			Phase (фаза)	0
		U2	U (пікове значення напруги)	20 V
			f (частота)	50 Hz
			Phase (фаза)	120
		U3	U (пікове значення напруги)	20 V
			f (частота)	50 Hz
			Phase (фаза)	240
	Діод	VD1-VD6
	Дросель	L1	L (індуктивність)	10 mH
	Резистор	R1	R (опір)	10 Ohm
	Вольтметр	Ud, UL, Un, Uvd4, Uab
	Амперметр	Id, Ivd2, I3
	Моделювання перехідного процесу	TR1	Запустити	0
			Спинити	200 ms
			Крок	0.4 ms
	Рівняння	Eqn1	Un_avg	avg(Un.Vt)
			Id_avg	avg(Id.It)
	Мітка провідника	Ua, Ub, Uc

Параметри компонентів, які не вказані в таблиці, слід залишити за замовчуванням.

2.2.3. Збережіть файл схеми з ім’ям «lab1.sch». Після цього запустіть моделювання схеми, натиснувши на кнопку «Моделювати»  на панелі інструментів. У тому випадку, коли схему було зібрано правильно, схемний симулятор автоматично створить новий документ з результатами моделювання з назвою «lab2.dpl».

2.2.4. У документі з результатами моделювання створіть  декартові діаграми, що відображають наступні параметри: Ua, Ub, Uc, Uab, Ud, Uvd4,UL, Un, Id, Ivd2, I3. Рекомендується або створити окремо діаграму для кожного параметра, або розмістити діаграми так, як показано на рис 2.2. Також у вікні результатів розмістіть таблицю із значенням середньої вихідної напруги Un_avg та середнього струму навантаження Id_avg.

Рис.2.2. Розміщення діаграм у вікні результатів моделювання

2.2.5. Змінюючи значення опору R1, зняти покази вольтметра та амперметра. Результати занести в табл. 2.2. Для більш точної побудови графіків навантажувальної характеристики рекомендується встановити точність відображення значень в таблиці, рівною 6 знаків або більше (рис 2.3).

Рис. 2.3. Вікно редагування властивостей таблиці.

Таблиця 2.2

^U _н ^{, В}

^I _н ^{, А}

2.2.6. Використовуючи дані таблиці 2.1, побудувати навантажувальну характеристику випрямляча.

2.3. Обробка експериментальних даних

2.3.1. За даними таблиці 2.1 побудувати навантажувальну характеристику випрямляча.

2.3.2. Оформити звіт, куди включити досліджувану схему, таблиці з результатами експериментів, графіки і осцилограми.

2.3.3.  Зробити висновки.

2.4. Результати

2.4.1.Осцилограми вхідної і вихідної напруги наведені на рис. 2.4.

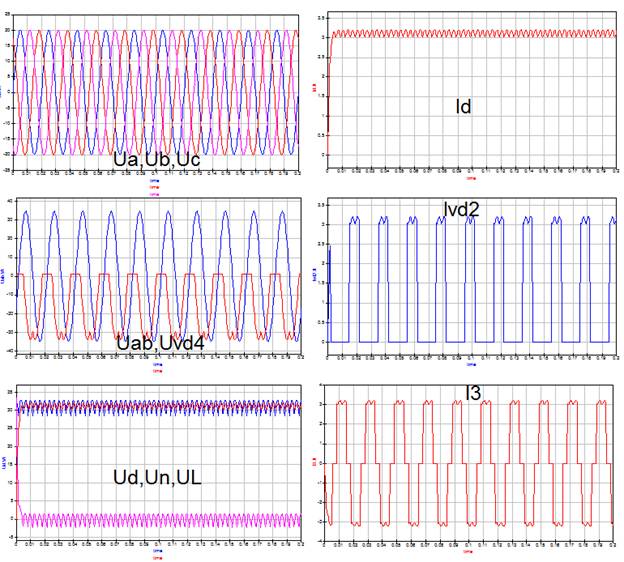

Рис. 2.4. Осцилограми напруг та струмів випрямляча

2.4.2. Заповнимо табл. 2.3 і побудуємо навантажувальну характеристику випрямляча (Рис. 2.5).

Таблиця 2.3

^Uн ^, В	31,412	31,293	31,2472	31,1575	31,0447	30,8554	30,3456
^Iн ^, А	0,0314	0,3129	0,6249	1,5578	3,1044	6,1711	15,1728

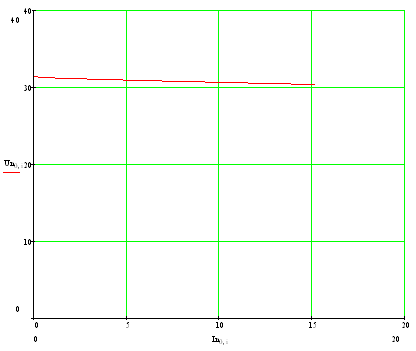

Рис. 2.5. Навантажувальна характеристика випрямляча
