ЛАБОРАТОРНА РОБОТА № 3
ДОСЛІДЖЕННЯ ІНВЕРТОРА, ВЕДЕНОГО МЕРЕЖЕЮ
Мета роботи – експериментальне дослідження інвертора, веденого мережею
Робоче завдання
3.1. Домашнє завдання
Вивчити принцип роботи та різновиди інверторів
3.2. Експериментальна частина
3.2.1. Зібрати схему відповідно до рис. 3.1. Детальні інструкції щодо використання схемного симулятора Qucs див. у лабораторній роботі №1.

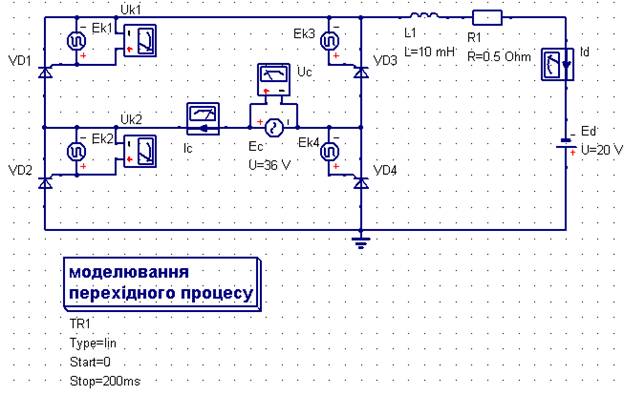

Рис. 3.1. Схема інвертора, веденого мережею
3.2.2. Встановити властивості компонентів відповідно до таблиці 3.1.
Таблиця 3.1.
|
Графічне позначення компоненту |
Назва компоненту |
Схемне позначення компоненту |
Назва властивості компонента |
Значення властивості |
|
|
Джерело напруги змінного струму |
Ec |
U (пікове значення напруги) |
36 V |
|
f (частота) |
50 Hz |
|||
|
|
Джерело напруги постійного струму |
Ed |
U (напруга у вольтах) |
20 V |
|
|
Джерело напруги прямокутної форми |
Ek1, Ek4 |
U (напруга вершини імпульсу) |
10 V |
|
TH (тривалість вершини імпульсу) |
0.1 ms |
|||
|
TL (тривалість нижнього рівня імпульсу) |
19.9 ms |
|||
|
Td (початковий час затримки) |
7 ms |
|||
|
|
Джерело напруги прямокутної форми |
Ek2, Ek3 |
U (напруга вершини імпульсу) |
10 V |
|
TH (тривалість вершини імпульсу) |
0.1 ms |
|||
|
TL (тривалість нижнього рівня імпульсу) |
19.9 ms |
|||
|
Td (початковий час затримки) |
17 ms |
|||
|
|
Thyristor |
VD1-VD4 |
Igt (gate trigger current) |
1 mA |
|
Ri (intrinsic junction resistance) |
1 uOhm |
|||
|
Rg (gate resistance) |
500 Ohm |
|||
|
|
Дросель |
L1 |
L (індуктивність) |
10 mH |
|
|
Резистор |
R1 |
R (опір) |
0.5 Ohm |
|
|
Вольтметр |
Uk1, Uk2, Uc |
|
|
|
|
Амперметр |
Ic, Id |
|
|
|
|
Моделювання перехідного процесу |
TR1 |
Запустити |
0 |
|
Спинити |
200 ms |
|||
|
Кількість |
10000 |
Параметри компонентів, які не вказані в таблиці, слід залишити за замовчуванням.
3.2.3. Збережіть файл схеми з ім’ям «lab3.sch». Після цього запустіть моделювання схеми,
натиснувши на кнопку «Моделювати»
на панелі інструментів. У тому випадку, коли схему
було зібрано правильно, схемний симулятор автоматично створить новий документ з
результатами моделювання з назвою «lab3.dpl».
3.2.4. У документі з результатами моделювання створіть Декартові діаграми, що відображають наступні параметри: Uc, Uk1, Uk2, Ic, Id. Рекомендується або створити окремо діаграму для кожного параметра, або розмістити діаграми так, як показано на рис 3.2.
Рис.3.2. Розміщення діаграм у вікні результатів моделювання
3.3. Обробка експериментальних даних
3.3.1. Оформити звіт, куди включити досліджувану схему, таблиці з результатами експериментів, графіки і осцилограми.
3.3.2. Зробити висновки.
3.4. Результати
3.4.1.Осцилограми напруги мережі, сигналів керування та струмів джерел наведені на рис. 3.3.

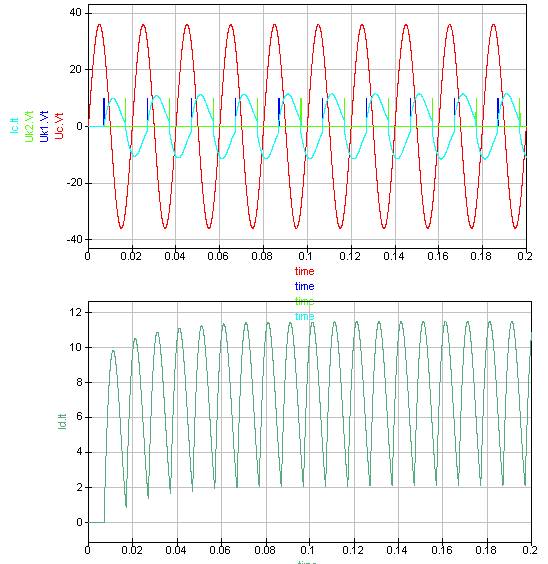

Рис.3.3. Осцилограми напруги мережі, сигналів керування та струмів джерел
